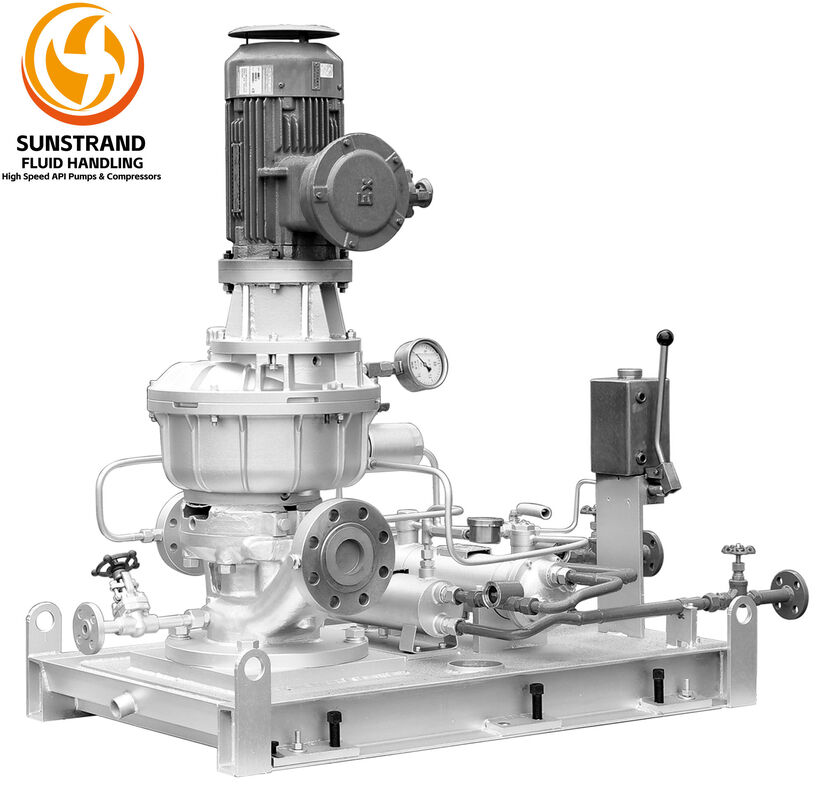

एलएमवी 322 ओएच6 एकीकृत गियर एपीआई पंप

Name: एलएमवी 322 ओएच6 एकीकृत गियर एपीआई पंप
Brand: Sunstrand Fluid Handling Co., Ltd.(China)
SKU: एलएमवी 322
Availability: InStock

ब्रांड नाम:	Sunstrand
मॉडल संख्या:	एलएमवी 322
एमओक्यू:	1
मूल्य:	विनिमय योग्य
भुगतान की शर्तें:	टी/टी
आपूर्ति की योग्यता:	10सेट/महीना

विस्तृत जानकारी

उत्पाद का वर्णन

रेटिंग और समीक्षा

विस्तृत जानकारी

उत्पत्ति के प्लेस:

चीनी

प्रमाणन:

IOS9001/IOS9002/CUTR

प्रोडक्ट का नाम:

एलएमवी322 एपीआई 610 ओएच6 पंप

अधिकतम मोटर शक्ति:

37 किलोवाट

विशेषता:

एकीकृत गियर वाले एपीआई पंप

परिचालन तापमान:

-130~+340°C

अधिकतम प्रवाह:

52M³/H (प्रक्रिया-अनुकूलित)

आरपीएम:

4900-14179 तक

पैकेजिंग विवरण:

लकड़ी का मामला

आपूर्ति की क्षमता:

10सेट/महीना

प्रमुखता देना:

OH6 एकीकृत गियर वाले एपीआई पंप

एकीकृत गियर एपीआई पंप उच्च गति

OH6 पंप उच्च गति

उत्पाद का वर्णन

LMV322 OH6 इंटीग्रेटेड गियर वाले एपीआई पंप

LMV322 हाई-स्पीड सेंट्रीफ्यूगल पंप OH6 इंटीग्रली गियर पंप

प्रति हेवी-ड्यूटी अनुप्रयोगों के लिए विशेष रूप से डिज़ाइन किया गयाएपीआई 610 (OH6)सनस्ट्रैंड LMV322 पारंपरिक मल्टीस्टेज पंपों के लिए एक भरोसेमंद विकल्प के रूप में कार्य करता है। तेल एवं गैस और उत्कृष्ट रासायनिक उद्योगों की सेवा के 18 वर्षों से अधिक समय से, हमने देखा है कि इसकी माँग बढ़ रही हैनिम्न-प्रवाह, उच्च-सिरपंप केवल नेमप्लेट मापदंडों को पूरा करने से परे विकसित हुए हैं - दीर्घकालिक परिचालन स्थिरता अब सर्वोपरि है।

से फीडबैक के आधार पर20,000 पंप इकाइयाँविश्व स्तर पर वितरित, हमने LMV322 के इंटीग्रल गियरबॉक्स और हाइड्रोलिक घटकों पर कई सामग्री उन्नयन किए हैं। परिणामस्वरूप, उच्च शक्ति रेटिंग पर336 किलोवाट (450 एचपी), कंपन के स्तर को सख्ती से नियंत्रित किया जाता है≤ 2.0 मिमी/सेकेंड, एपीआई सीमा के भीतर। LMV322 केवल एक मॉडल संख्या वृद्धि नहीं है - यह हजारों फ़ील्ड अवलोकनों से प्राप्त प्रदर्शन परिशोधन का प्रतिनिधित्व करता है। इसका कॉम्पैक्ट, ऊर्ध्वाधर कॉन्फ़िगरेशन उच्च अंतर दबाव प्राप्त करने की चुनौती को संबोधित करता है जहां क्षैतिज पंप लेआउट सीमित पदचिह्नों द्वारा बाधित होते हैं।

तकनीकी निर्देश

पैरामीटर	कीमत
डिज़ाइन विन्यास	सिंगल-स्टेज, वर्टिकल, इंटीग्रल गियर-चालित पंप (एपीआई 610 ओएच6)
अधिकतम गति	20,000 आरपीएम तक (प्रक्रिया-अनुकूलित)
अधिकतम शीर्ष	1,828 मीटर (6,000 फीट)
सीलिंग मानक	एपीआई 682 अनुपालक, फ्लश प्लान 11/21/52/53 आदि का समर्थन करता है।
सामग्री प्रमाणीकरण	एपीआई 3.1 सामग्री परीक्षण रिपोर्ट, एस-5 (कार्बन स्टील) से ए-8 (डुप्लेक्स स्टेनलेस स्टील) तक

प्रदर्शन और कटअवे

प्रमुख विशेषताऐं

1. उच्च दबाव पंपों के लिए "अंतरिक्ष चिंता" का समाधान

अपतटीय प्लेटफार्मों या बढ़िया रासायनिक संयंत्रों में मॉड्यूलर स्किड्स पर, जगह का हर सेंटीमीटर लागत में तब्दील हो जाता है। LMV322 का ऊर्ध्वाधर पदचिह्न आवश्यक आधार क्षेत्र को लगभग कम कर देता है60%पारंपरिक एपीआई 610 बीबी2 क्षैतिज मल्टीस्टेज पंप की तुलना में। इसके अभिन्न गति-बढ़ाने वाले गियरबॉक्स के साथ, किसी बाहरी बड़े आकार के गियरबॉक्स की आवश्यकता नहीं होती है, जो वास्तविक मॉड्यूलर इंस्टॉलेशन को सक्षम बनाता है।

2. द्रव परिवर्तनशीलता को संभालना - 20,000 इकाइयों से चयन का अनुभव

18 साल का लाभ उठा रहा हूँद्रव-सामग्री अनुकूलता डेटाबेस, हम समझते हैं कि अमोनिया, एथिलीन ऑक्साइड, या उच्च दबाव वाले खट्टे पानी को संभालते समय सील विफलता सबसे बड़ा जोखिम है। LMV322 में एक प्रबलित असर वाला आवास है जो क्षणिक गुहिकायन से अक्षीय जोर के झटके को प्रभावी ढंग से अवशोषित करता है - 20,000 फ़ील्ड इकाइयों के डेटा के माध्यम से लगातार अनुकूलित एक कोर डिज़ाइन शोधन।

3. सरलीकृत एपीआई-ग्रेड रखरखाव

LMV322 तकनीशियनों को ऊपर से यांत्रिक सील और प्ररित करनेवाला को बदलने की अनुमति देता हैमोटर या प्रोसेस पाइपिंग को हटाए बिना. यहपुल-आउट डिज़ाइनकम कर देता हैमरम्मत का औसत समय (MTTR)70% तक, पेट्रोकेमिकल संयंत्रों में अनिर्धारित डाउनटाइम की उच्च लागत को काफी कम कर देता है।

विशिष्ट अनुप्रयोग

तेल परिशोधन:हाइड्रोट्रीटर फ़ीड, वायुमंडलीय/वैक्यूम टावर बॉटम रिफ्लक्स।
प्राकृतिक गैस/एलएनजी:निर्जलीकरण प्रणालियों में टीईजी उच्च दबाव परिसंचरण, एलएनजी टर्मिनल वेपोराइज़र बैक-प्रेशर।
उत्तम रसायन:एमडीआई और टीडीआई जैसी संवेदनशील सामग्रियों का उच्च दबाव निरंतर प्रतिक्रिया हस्तांतरण।
विमानन व रक्षा:उच्च दबाव ईंधन परीक्षण स्टैंड, विशेष तरल पदार्थ भरने की प्रणालियाँ।

पैकिंग और शिपिंग

उत्पाद पैकेजिंग:

एक LMV322 हाई-स्पीड वर्टिकल सेंट्रीफ्यूगल पंप
उपयोगकर्ता मैनुअल और स्थापना निर्देश
सुरक्षा निर्देश और चेतावनियाँ

शिपिंग:

6 महीने के भीतर भेजा जाएगा
शिपिंग वजन: 75 किलोग्राम
शिपिंग आयाम: 120*80*100 सेमी (प्रत्येक पंप पर निर्भर)
शिपिंग वाहक: यूपीएस या फेडेक्स या कार्गो
शिपिंग विकल्प: मानक या त्वरित

अक्सर पूछे जाने वाले प्रश्नों

प्रश्न: उच्च गति पर गियरबॉक्स ताप उत्पादन को कैसे नियंत्रित किया जाता है?

उत्तर: हम एक वैकल्पिक तेल कूलर के साथ एपीआई-संगत मजबूर स्नेहन प्रणाली का उपयोग करते हैं। 18 वर्षों के डिजाइन अनुकूलन के साथ, गियर मेशिंग सटीकता पहुंचती हैएजीएमए कक्षा 12, और घर्षण हानि तुलनीय उद्योग उत्पादों की तुलना में 15% कम है, जो निरंतर संचालन के तहत थर्मल संतुलन सुनिश्चित करता है।

Q1: हाई-स्पीड पंप के रूप में LMV322 पर मैकेनिकल सील का MTBF क्या है?

ए1: सनस्ट्रैंड की 18 वर्षों की परिचालन निगरानी के आधार पर, एलएमवी322 मैकेनिकल सील औसत निरंतर सेवा जीवन प्राप्त करती है> 25,000 घंटे. इसे दो मुख्य डिज़ाइन सिद्धांतों के माध्यम से महसूस किया जाता है: (1) एक एपीआई 682 सील कक्ष डिज़ाइन जो सील चेहरों के आसपास पर्याप्त गर्मी अपव्यय प्रदान करता है; (2)एजीएमए कक्षा 12 गियरिंगजो शाफ्ट अंत विक्षेपण को कम करता है, मूल रूप से सील चेहरों पर कतरनी तनाव को कम करता है।

Q2: उच्च अंतर दबाव और कम प्रवाह के तहत, आप रेडियल बलों के कारण होने वाली ओवरहीटिंग को कैसे रोकते हैं?

A2: यह एक क्लासिक हाइड्रोलिक संतुलन चुनौती है। LMV322 का उपयोग करता हैविसारकपारंपरिक वॉल्यूट के बजाय हाइड्रोलिक डिज़ाइन। डिफ्यूज़र प्ररित करनेवाला डिस्चार्ज से गतिज ऊर्जा को अधिक समान रूप से दबाव ऊर्जा में परिवर्तित करता है, जिससे संपूर्ण प्रवाह सीमा में रेडियल असंतुलित बलों का प्रतिकार होता है। शाफ्ट लोड डेटा के साथ संयुक्त20,000 वितरित इकाइयाँ, हमारे चयनित थ्रस्ट बीयरिंग सैद्धांतिक आवश्यकताओं से 30% अधिक मार्जिन प्रदान करते हैं, जो अत्यधिक ऑफ-डिज़ाइन स्थितियों के तहत भी कम ऑपरेटिंग तापमान सुनिश्चित करते हैं।

Q3: LMV322 प्रक्रिया द्रव में क्षणिक गुहिकायन से कैसे निपटता है?

ए3: पेट्रोकेमिकल उत्पादन में सक्शन दबाव में उतार-चढ़ाव अपरिहार्य है। सनस्ट्रैंड एक कस्टम प्रदान करता हैउच्च-प्रवाह प्रेरकLMV322 के लिए. यह कम हो जाता हैएनपीएसएचआरको35-50%एक पारंपरिक प्ररित करनेवाला की। इसका मतलब यह है कि जब पंप इनलेट दबाव कम होता है या द्रव वाष्प दबाव के करीब होता है, तब भी सिस्टम गुहिकायन-मुक्त रहता है, प्रभावी ढंग से प्ररित करनेवाला और गियरबॉक्स को शॉक लोड से बचाता है।

प्रश्न4: आप एपीआई 610 (ओएच6) के साथ भौतिक अनुपालन कैसे साबित करते हैं?

A4: विश्वसनीयता पूर्ण पता लगाने की क्षमता से आती है। प्रत्येक LMV322 को संपूर्ण आपूर्ति की जाती हैसामग्री परीक्षण रिपोर्ट (एमटीआर)EN 10204 3.1 या 3.2 के अनुरूप। सभी दबाव युक्त कास्टिंग हाइड्रोस्टैटिक परीक्षण और गैर-विनाशकारी परीक्षा (उदाहरण के लिए, रेडियोग्राफी या चुंबकीय कण निरीक्षण) से गुजरती हैं। H₂S युक्त खट्टी सेवा के लिए, हम सख्ती से पालन करते हैंएनएसीई एमआर0175/आईएसओ 15156तनाव संक्षारण दरार को रोकने के लिए।

Q5: आपातकालीन शटडाउन के दौरान गियरबॉक्स का स्नेहन कैसे बनाए रखा जाता है?

A5: यह एक महत्वपूर्ण सुरक्षा बिंदु है. LMV322 स्नेहन प्रणाली की विशेषताएंतट से नीचे की सुरक्षा. मुख्य तेल पंप के अलावा, हम एपीआई आवश्यकताओं के अनुसार एक पूर्ण क्षमता वाला सहायक इलेक्ट्रिक तेल पंप प्रदान कर सकते हैं। बाहरी बिजली हानि की स्थिति में भी, इंटीग्रल ऑयल नाबदान डिजाइन और सटीक गियर पर अवशिष्ट चिकनाई फिल्म यह सुनिश्चित करती है कि तट से नीचे की अवधि के दौरान बीयरिंगों को सूखी रगड़ का सामना न करना पड़े।

रेटिंग और समीक्षा

कुल मिलाकर रेटिंग

5.0

इस आपूर्तिकर्ता के लिए 50 समीक्षाओं पर आधारित

रेटिंग स्नैपशॉट

निम्नलिखित सभी रेटिंग का वितरण है

5 सितारे

100%

4 सितारे

3 सितारे

2 सितारे

1 सितारे

सभी समीक्षाएँ

Zaid Al-Sayed

Kuwait Apr 21.2026

सहायक (159)

As a high-performance alternative to the Sundyne LMV 341, this API 610 OH6 compliant pump has fully met our technical expectations. The integrally geared design allows for a seamless drop-in replacement, providing significant advantages in lead times and OPEX (Operating Expense)—making it an ideal solution for retrofitting refinery facilities across the region.

Ahmed Al-Farsi

Saudi Arabia Mar 13.2026

सहायक (205)

The LMV 322 Integrally Geared High-Speed Pump has demonstrated exceptional performance in our refinery's liquid transfer applications. Its compact vertical configuration significantly optimizes the installation footprint, while maintaining remarkable stability and hydraulic efficiency even under high-pressure discharge conditions.

Omar Al-Mansoori

Iran (Islamic Republic of) Feb 10.2026

सहायक (183)

The LMV 311 High-Speed Centrifugal Pump has become our preferred solution for light hydrocarbon services. Its advanced gearbox engineering ensures minimal vibration during continuous operation, and the reliability of its mechanical seals fully aligns with our stringent safety standards, even under extreme ambient temperatures.
